Main Technical Parameters
project |
characteristic |
|
range of working temperature |
-55~+105℃ |
|
Rated working voltage |
2-50V |
|
capacity range |
15 〜820uF 120Hz 20℃ |
|
Capacity tolerance |
±20% (120Hz 20℃) |
|
loss tangent |
120Hz 20℃ below the value in the list of standard products |
|
leakage current |
I≤0.1CV rated voltage charging for 2 minutes, 20 ℃ |
|
Equivalent Series Resistance (ESR) |
100kHz 20°C below the value in the list of standard products |
|
Surge voltage (V) |
1.15 times the rated voltage |
|
Durability |
The product should meet the temperature of 105 ℃, apply the rated working voltage for 2000 hours, and after 16 hours at 20 ℃, |
|
Capacitance change rate |
±20% of initial value |
|
loss tangent |
≤200% of the initial specification value |
|
leakage current |
≤Initial specification value |
|
High temperature and humidity |
The product should meet the conditions of 60°C temperature, 90%~95%R.H humidity for 500 hours, no voltage, and 20°C for 16 hours |
|
Capacitance change rate |
+50% -20% of initial value |
|
loss tangent |
≤200% of the initial specification value |
|
leakage current |
to initial specification value |
Temperature Coefficient Of Rated Ripple Current
temperature | T≤45℃ | 45℃<T≤85℃ | 85℃<T≤105℃ |
coefficient | 1 | 0.7 | 0.25 |
Note: The surface temperature of the capacitor does not exceed the maximum operating temperature of the product |
Rated Ripple Current Frequency Correction Factor
Frequency (Hz) |
120Hz | 1kHz | 10kHz | 100-300kHz |
correction factor |

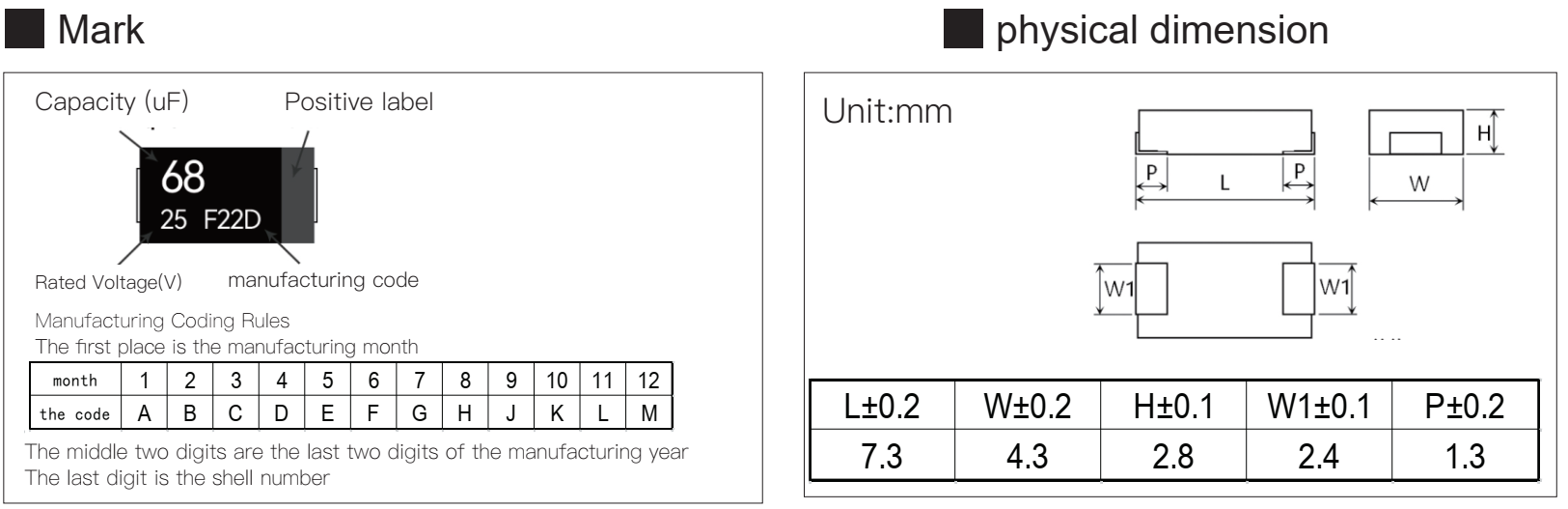

0.1 | 0.45 | 0.5 | 1 |
Series | Products Number | Operate Temperature(℃) | Rated Voltage (V.DC) | Capacitance (uF) | Length(mm) | Width (mm) | Height (mm) | Life(Hrs) | Products Certification | |
MPD28 | mass products | MPD561M0DD28006R | -55~105 | 2 | 560 | 7.3 | 4.3 | 2.8 | 2000 | - |
MPD28 | mass products | MPD561M0DD284R5R | -55~105 | 2 | 560 | 7.3 | 4.3 | 2.8 | 2000 | - |
MPD28 | mass products | MPD681M0DD28006R | -55~105 | 2 | 680 | 7.3 | 4.3 | 2.8 | 2000 | - |
MPD28 | mass products | MPD681M0DD284R5R | -55~105 | 2 | 680 | 7.3 | 4.3 | 2.8 | 2000 | - |
MPD28 | mass products | MPD821M0DD28006R | -55~105 | 2 | 820 | 7.3 | 4.3 | 2.8 | 2000 | - |
MPD28 | mass products | MPD821M0DD284R5R | -55~105 | 2 | 820 | 7.3 | 4.3 | 2.8 | 2000 | - |
MPD28 | mass products | MPD471M0ED28006R | -55~105 | 2.5 | 470 | 7.3 | 4.3 | 2.8 | 2000 | - |
MPD28 | mass products | MPD471M0ED284R5R | -55~105 | 2.5 | 470 | 7.3 | 4.3 | 2.8 | 2000 | - |
MPD28 | mass products | MPD561M0ED28006R | -55~105 | 2.5 | 560 | 7.3 | 4.3 | 2.8 | 2000 | - |
MPD28 | mass products | MPD561M0ED284R5R | -55~105 | 2.5 | 560 | 7.3 | 4.3 | 2.8 | 2000 | - |
MPD28 | mass products | MPD681M0ED28006R | -55~105 | 2.5 | 680 | 7.3 | 4.3 | 2.8 | 2000 | - |
MPD28 | mass products | MPD681M0ED284R5R | -55~105 | 2.5 | 680 | 7.3 | 4.3 | 2.8 | 2000 | - |
MPD28 | mass products | MPD331M0JD28009R | -55~105 | 4 | 330 | 7.3 | 4.3 | 2.8 | 2000 | - |
MPD28 | mass products | MPD391M0JD28009R | -55~105 | 4 | 390 | 7.3 | 4.3 | 2.8 | 2000 | - |
MPD28 | mass products | MPD471M0JD28007R | -55~105 | 4 | 470 | 7.3 | 4.3 | 2.8 | 2000 | - |
MPD28 | mass products | MPD271M0LD28009R | -55~105 | 6.3 | 270 | 7.3 | 4.3 | 2.8 | 2000 | - |
MPD28 | mass products | MPD331M0LD28007R | -55~105 | 6.3 | 330 | 7.3 | 4.3 | 2.8 | 2000 | - |
MPD28 | mass products | MPD391M0LD28007R | -55~105 | 6.3 | 390 | 7.3 | 4.3 | 2.8 | 2000 | - |
MPD28 | mass products | MPD151M1AD28010R | -55~105 | 10 | 150 | 7.3 | 4.3 | 2.8 | 2000 | - |
MPD28 | mass products | MPD221M1AD28010R | -55~105 | 10 | 220 | 7.3 | 4.3 | 2.8 | 2000 | - |
MPD28 | mass products | MPD820M1CD28040R | -55~105 | 16 | 82 | 7.3 | 4.3 | 2.8 | 2000 | - |
MPD28 | mass products | MPD101M1CD28040R | -55~105 | 16 | 100 | 7.3 | 4.3 | 2.8 | 2000 | - |
MPD28 | mass products | MPD151M1CD28040R | -55~105 | 16 | 150 | 7.3 | 4.3 | 2.8 | 2000 | - |
MPD28 | mass products | MPD101M1ED28040R | -55~105 | 25 | 100 | 7.3 | 4.3 | 2.8 | 2000 | - |
MPD28 | mass products | MPD330M1VD28040R | -55~105 | 35 | 33 | 7.3 | 4.3 | 2.8 | 2000 | - |
MPD28 | mass products | MPD390M1VD28040R | -55~105 | 35 | 39 | 7.3 | 4.3 | 2.8 | 2000 | - |
MPD28 | mass products | MPD470M1VD28040R | -55~105 | 35 | 47 | 7.3 | 4.3 | 2.8 | 2000 | - |
MPD28 | mass products | MPD150M1HD28045R | -55~105 | 50 | 15 | 7.3 | 4.3 | 2.8 | 2000 | - |
